  MEHRSEITENBEARBEITUNG

Wir bieten passende Lösungen im Bereich Mehrseitenbearbeitung, die ebenso unterschiedlich wie vielfältig sind. Ob gleichzeitige Palettierbarkeit der Werkstückträger oder universelle Schnellwechselsysteme zur hochgenauen Positionierung – wir sind bereit für Ihre Anforderungen.

Die hydraulische Zentrier-, Spann- und Teileinheit ist eine kompakte Vorrichtungseinheit, die Werkstückaufnahmen sowie Werkstück- bzw. Vorrichtungspaletten über entsprechende Einzugsbolzen aufnimmt. Die hochgenaue Positionierung, die radiale Indexierung, die formschlüssige Spannung sowie die große Spannkraft charakterisieren dieses System. Es ergeben sich unterschiedliche Anwendungsgebiete:

Mehrseitenbearbeitung Beispiel

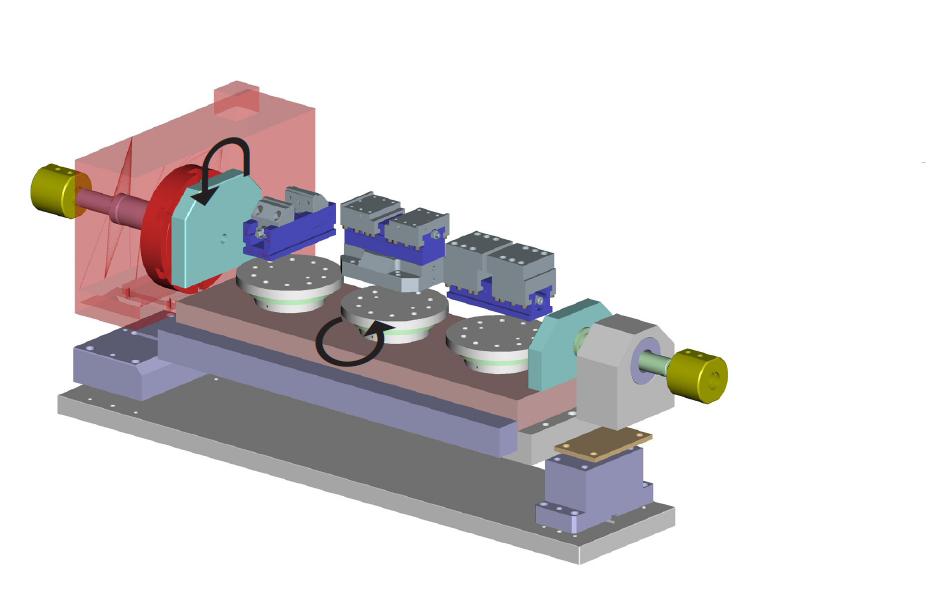

Mehrseitenbearbeitung mit Vielfachspannung auf Spannbrücke

Mehrseitenbearbeitung mit Vielfachspannung

Eines der Einsatzgebiete hydraulischer Zentrier-, Spann- und Teileinheiten ist die 5- und Mehrseitenbearbeitung von Werkstücken bei gleichzeitiger Palettierbarkeit der Werkstückträger. Die Spannvorrichtung besteht aus einer Spannbrücke zwischen zwei Aufnahmewangen, in welche die Vorrichtungseinheiten integriert werden. Das radiale Verdrehen der Werkstückaufnahmen in den Vorrichtungseinheiten mit nachfolgendem hochgenauen Positionieren und Spannen ermöglichen eine Komplettbearbeitung der Werkstücke in einem Arbeitsgang.

  • Wirtschaftlich und effizient auf 3-Achsen-Bearbeitungszentren
  • Mehrfachspannung
  • Hydraulisch betätigt, steuerungsunabhängig
  • System patentgeschützt
  • >|< 0,003 mm

Vertikal-Bearbeitungszentrum

Vertikal Bearbeitungszentrum
Schnellwechsel Plattiersystem für Mehrseitenbearbeitung

Schnellwechsel- bzw. Palettiersystem auf einer Vertikalmaschine

Universal-Schnellwechselsystem, Palettiersystem

Die Vorrichtungseinheiten finden Einsatz als universelle Schnellwechselsysteme zur hochgenauen Positionierung, Indexierung und Spannung von Werkstück- bzw. Vorrichtungspaletten. Sie können, je nach Auslegung, direkt in den Maschinentisch oder in entsprechend dafür vorgesehene Grundelemente eingebaut werden.

  • Zentrier- und Wiederholgenauigkeit von 0,003 mm
  • Formschlüssige Spannung
  • Radiale Indexierung
  • 5- und Mehrseitenbearbeitung bei gleichzeitiger Palettierbarkeit der Werkstückträger
  • Steigerung der Werkstückgenauigkeit durch Komplettbearbeitung in einem Arbeitsgang
  • Kürzere Nebennutzungszeit durch vorgerüstete Werkstückspannung, kürzere Gesamtbearbeitungszeit
Funktionsweise Mehrseitenbearbeitung Schnellwechsel Palettiersystem Horizontalmaschine

Schnellwechsel- bzw. Palettiersystem
auf einer Horizontalmaschine

Funktionsweise Schnellwechsel Palettiersystem mit CNC Rundtisch

Schnellwechsel- bzw. Palettiersystem
in Verbindung mit einem CNC-Rundtisch
